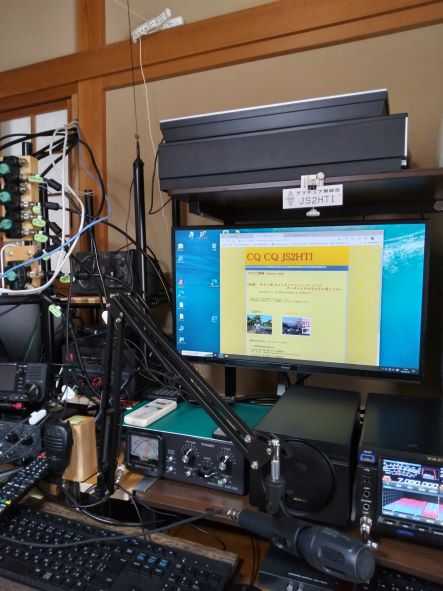

使用機器1

モニター　PL2790
COAXIAL SWITCH CX210
COAXIAL SWITCH CX310
DYNAMIC MICROPHONE MD-100
MICROPHONE の延長コード H-88JI を
使用している

モニター　PL2790　は
PC DELL inspiron 3881と接続
モニター　2418HZM　は
　　PC DELL XPS 8930と接続
プリンター　EP-976A3

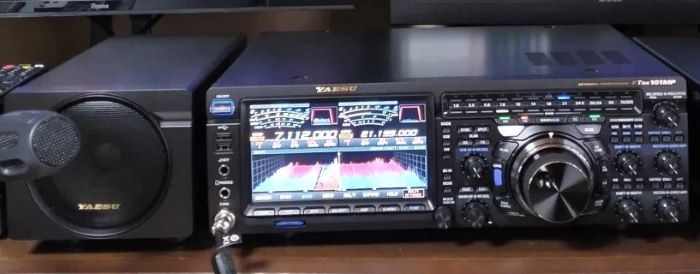

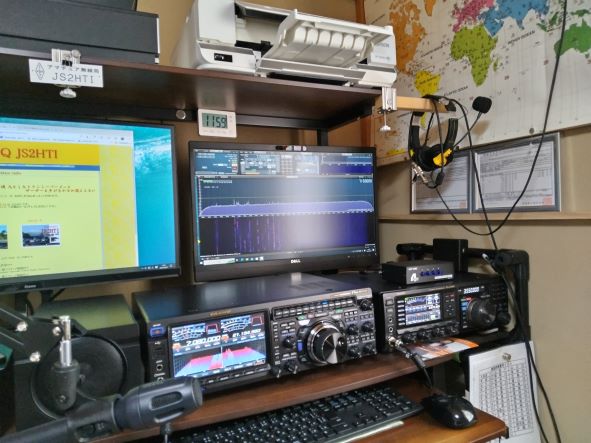

TRANSCEIVER FTDX101MP

こモニター　PL2790
モニター　2418HZM
プリンター　EP-976A3

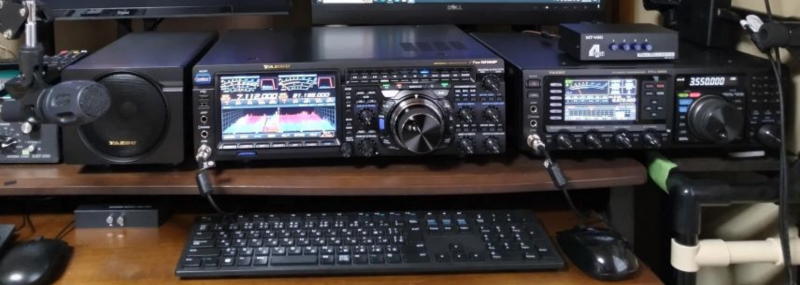

TRANSCEIVER FTDX101MP
TRANSCEIVER FTDX3000DM
ヘッドセット　AZC-202D
無線局免許状

TRANSCEIVER FTDX101MP

TRANSCEIVER FTDX3000DM

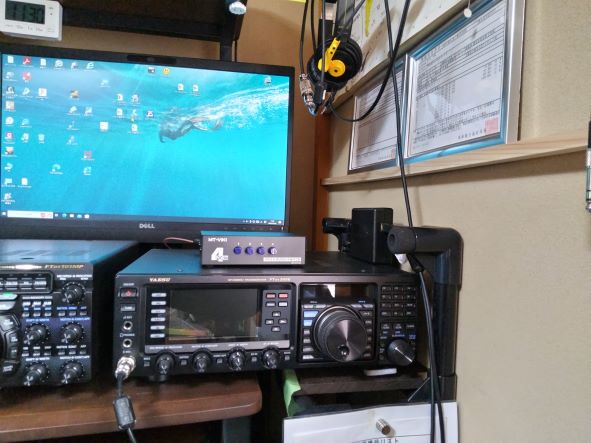

VIDEO AUDIO SWITGH

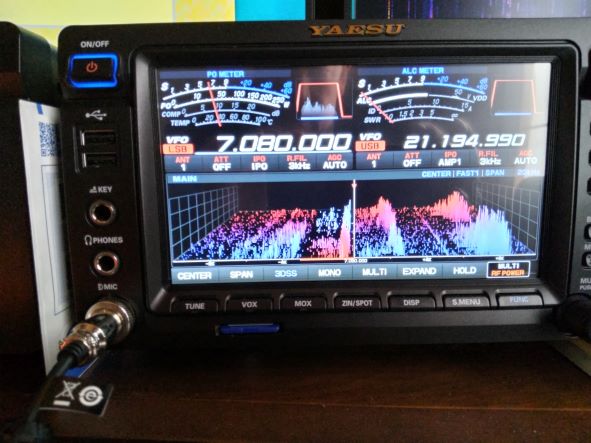

TRANSCEIVER FTDX101MP ディスプレー
ディスプレー情報はHDMI切り替え器でモニター　
PL2790に表示できるようにしていますが、
この機能は使いません。
リグのディスプレーで事足ります。

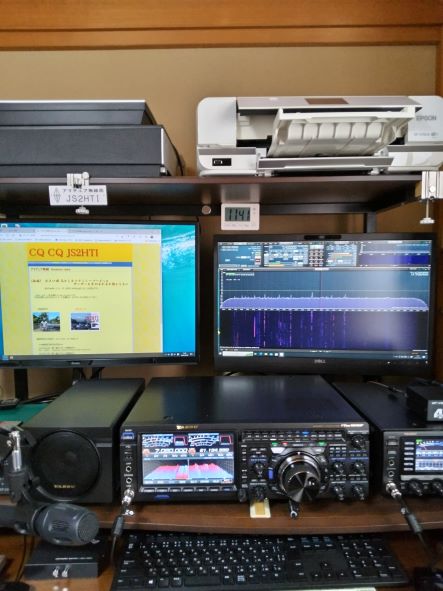

モニター　2418HZM
RSP1A SDRplayをPCに接続しています。
PCソフトはSDRuno。
TRANSCEIVER FTDX101MP　のディスプレーで
得る信号情報よりわかりやすい。

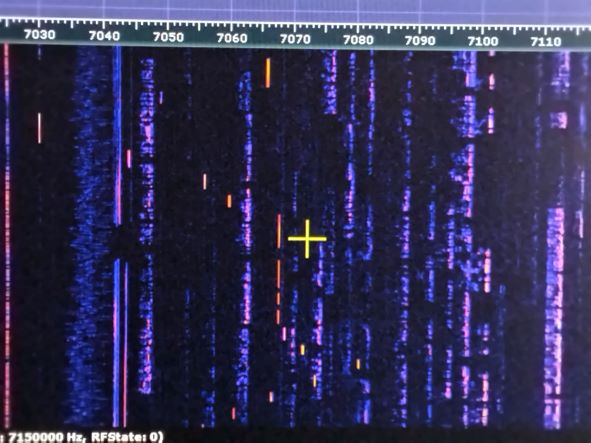

　例えば、7MHzの場合6.990～7.310MHz範囲を
一画面で見られます。
使用している周波数が一目瞭然で、SDRである
から音声も同時聞き取り可能です。　　
　バタバタノイズ一目瞭然。
移動しながらの妨害信号一目瞭然。

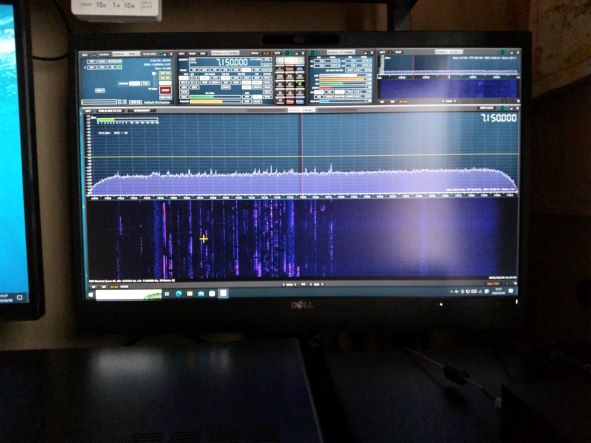

モニター　2418HZM
RSP1A SDRplayをPCに接続している。拡大図。
電波の出力により色の変化があります。

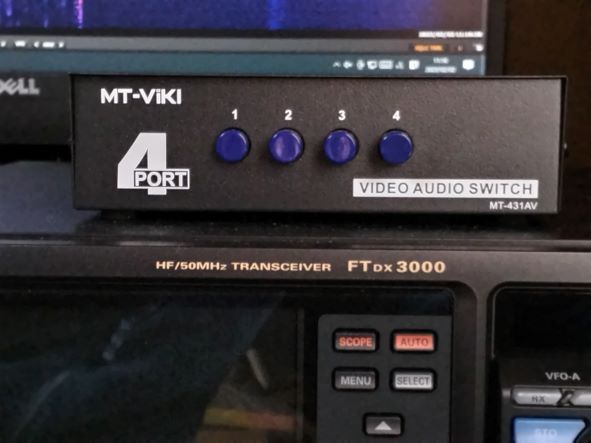

VIDEO AUDIO SWITGH〇〇〇〇〇〇〇…

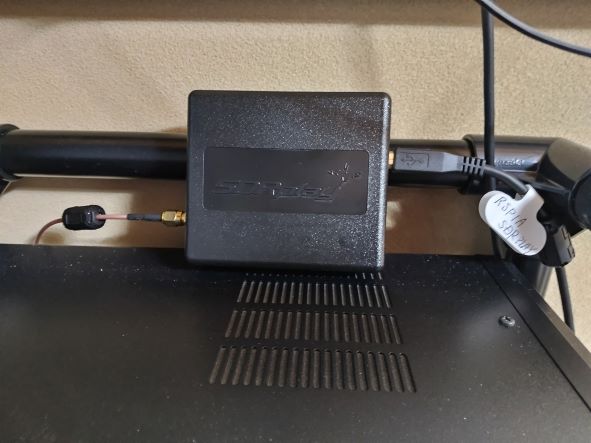

RSP1A SDRplay
　PCに接続している。
　 PCソフトはSDRuno。

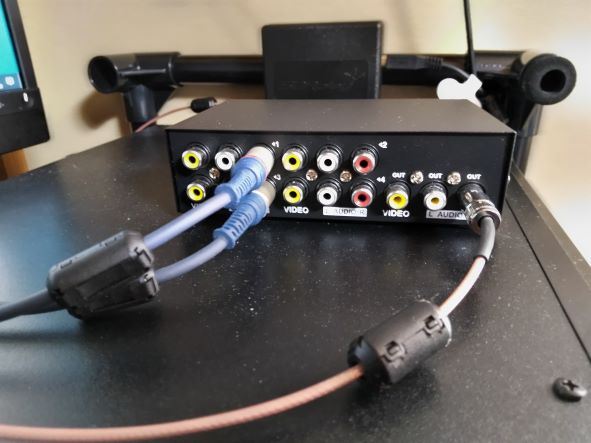

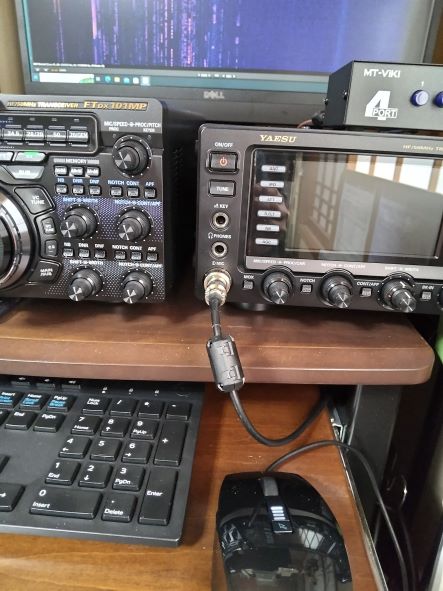

VIDEO AUDIO SWITGH 接続端子
FTDX101MPからのRF出力とFTDX3000DMからの
RF出力を接続している。
入力したRF信号は１．２．３．４．ボタンで選択し
RSP1A SDRplayに送る。

こVIDEO AUDIO SWITGH
RSP1A SDRplay

モニター　2418HZM

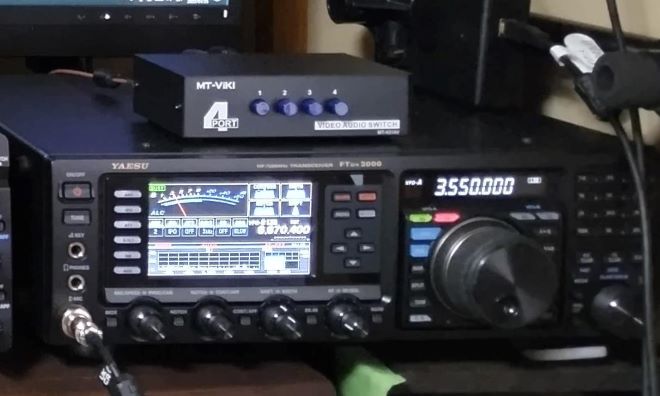

TRANSCEIVER FTDX3000DM

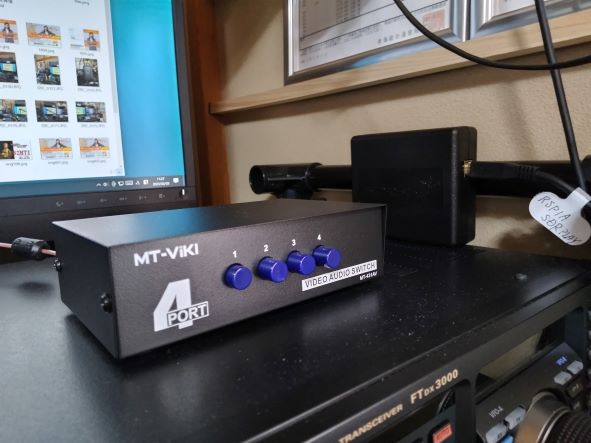

VIDEO AUDIO SWITGH
RSP1A SDRplay
無線局免許状
ヘッドセット　AZC-202D

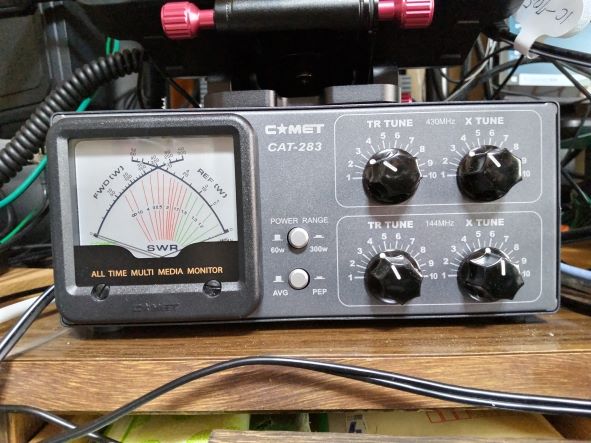

ANTENNA TUNER CAT-283
144MHz,430MHz用

NETWORK SWITCH

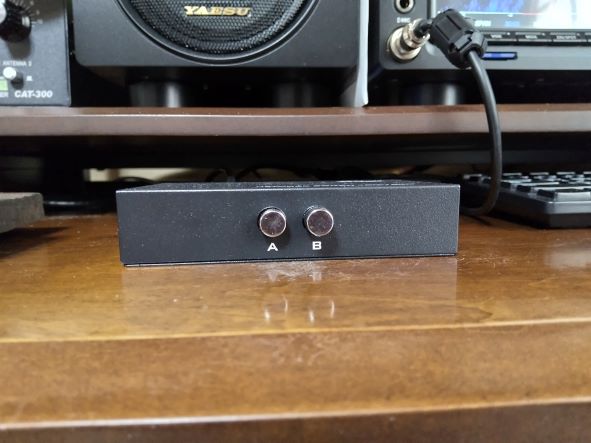

DYNAMIC MICROPHONE MD-100音声を
FTDX101MP,FTDX3000DM入力切り替え器とし
て使用している。

MICROPHONE 接続コード
　SCU-53 丸型８ピン用変換ケーブル使用してい
る。

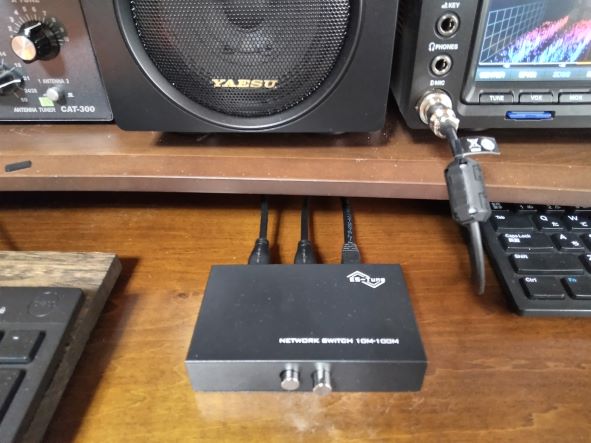

　　また、LANケーブルを使いNETWORK SWITCH
に接続している。

NETWORK SWITCH
　　A:FTDX101MP
B:FTDX3000DM

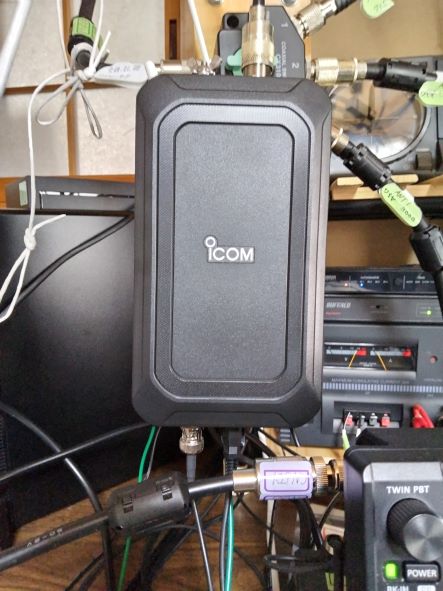

TRANSCEIVER IC-705
ANTENNA TUNER CAT-283

ANTENNA TUNER AH-705
IC-705に使用している。

MICROPHONE 接続コード
SCU-53 丸型８ピン用変換ケーブル使用して
いる。
　　また、LANケーブルを使いNETWORK SWITCH
に接続している。

FTDX101MP,
FTDX3000DM

FT-818ND

DJ-G7
