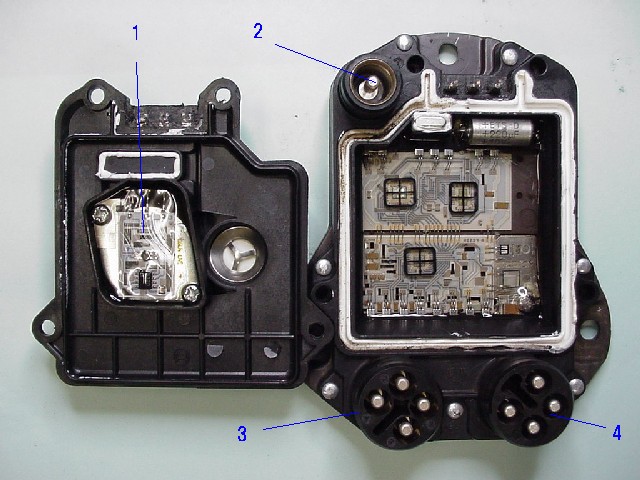

Ignition Control Box 各コネクタの接続先
1 Vacuum connection
上蓋の表にバキュームの穴があります。
ということは上蓋側で進角調整の制御をしているのかな?
2 Coaxial connector for control lead from position sensor
クランクケースのフライホイールのところにあるPosition Sensorからの線が繋がっています。
3 Sensor connector 4-pin
1 = Engine coolant temperature sensor → 水温センサーに繋がる
2 = Wide open throttle/closed throttle postion switch → スロットルリンケージにあるマイクロスイッチ
3 = Reference resistor → 点火時期を調整するダイヤルプリセットの抵抗
4 = Intake air temperature sensor → エアクリの吸気温度センサーに繋がる
4 Supply connector 4-pin
15 = Terminal 15 → コイルの15番ターミナル
16 = Ignition coil terminal 1 → コイルの1番ターミナル
TD = TD signal → 回転信号・・・ダイアグに入っている回転信号
31 = Ground
