交流電源としてfunction generatorを用いる。

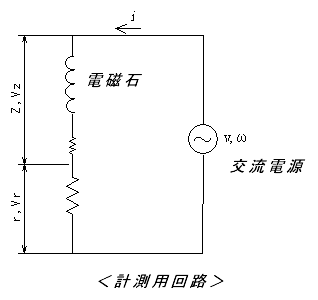

電流算出のために抵抗値が既知の抵抗（100[Ω]）を接続し、1[Hz]から2000[Hz]まで、4[V]の交流電圧を与え、電磁石の両端の電圧Vzおよび計測用抵抗両端の電圧Vrを測定する。
インピーダンスとその他の計測値には次の関係がある。
ここで、Lはコイルのリアクタンスである。
計測値及び算出値は次の通り。
| f[Hz] | ω[rad/s] | Vr[V] | Vz[V] | I[A] | Z |
| 1 | 6.284 | 3.9 | 0.4 | 0.039 | 10.25641 |
| 2 | 12.568 | 3.8 | 0.4 | 0.038 | 10.52632 |
| 5 | 31.42 | 3.7 | 0.5 | 0.037 | 13.51351 |
| 10 | 62.84 | 3.6 | 0.9 | 0.036 | 25 |
| 20 | 125.68 | 3.5 | 1.3 | 0.035 | 37.14286 |
| 50 | 314.2 | 3 | 2.1 | 0.03 | 70 |
| 100 | 628.4 | 2.6 | 2.8 | 0.026 | 107.6923 |
| 200 | 1256.8 | 2 | 3.6 | 0.02 | 180 |
| 500 | 3142 | 1.4 | 4.4 | 0.014 | 314.2857 |
| 1000 | 6284 | 1 | 4.5 | 0.01 | 450 |
| 2000 | 12568 | 0.6 | 4.6 | 0.006 | 766.6667 |

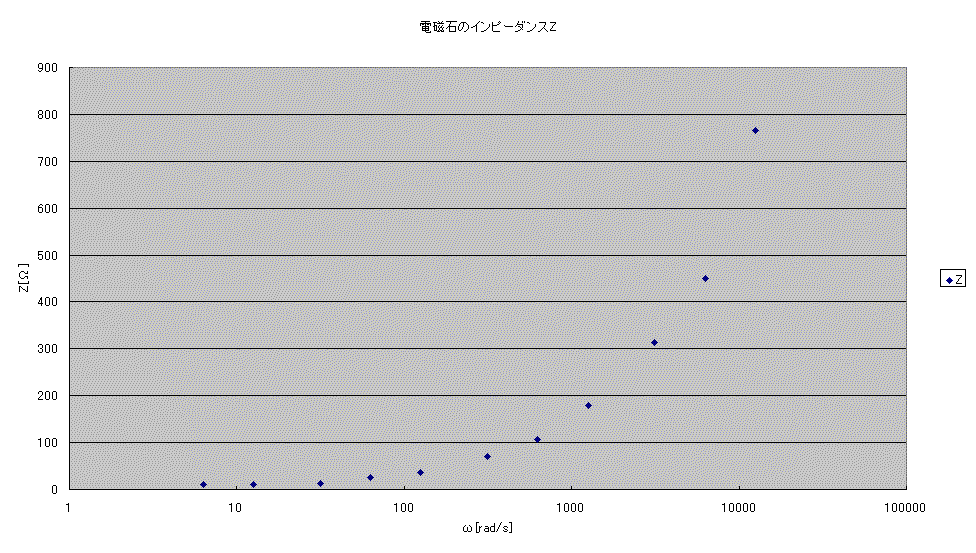

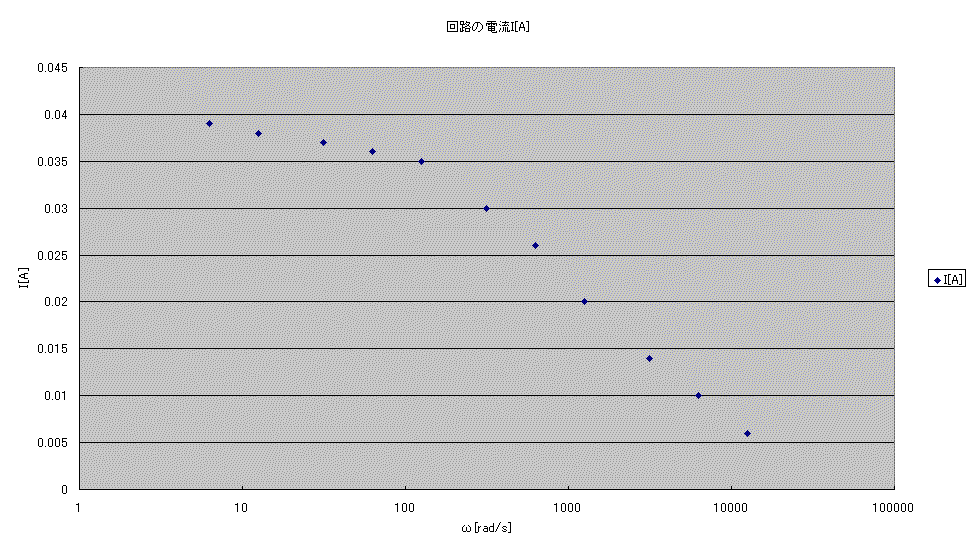

次に、角周波数と電流値、インピーダンスの関係を示す。
