電流増幅回路（ＦＥＴ2SK2266）
FETは，ゲート・ソース間電圧 対 ドレイン電流 が比例関係にあるトランジスタである．
電圧制御なので，バイポーラトランジスタに比べ，使用しやすい．
以下に，2SK2266を用いた電流増幅回路と，増幅特性の確認実験を示す．
尚，FETはモノによってピン配置が異なるので，データシート等で確認する必要がある．

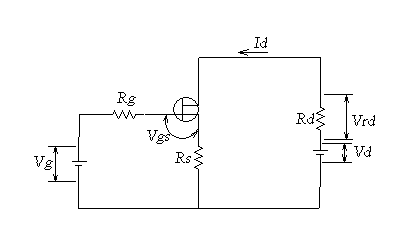

＜増幅回路＞
＜測定方法＞
Vdを固定し、Vgを変化させたときのIdを測定する。
Rgは保護用の抵抗、RsはVgに対するIdの変化の割合を小さくするためのものである。Idは（小容量の電流計では）直接測定できないので、Rd両端電圧より算出する。
＜測定条件＞
|
|
| Vg[V] |
Vd[V] |
Rg[Ω] |
Rs[Ω] |
Rd[Ω] |
| 任意 |
15 |
3.3k |
1.3 |
10 |
|

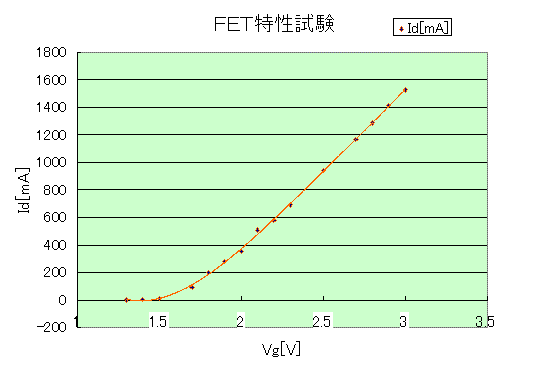

＜測定結果＞
ある領域で，ドレイン電流Idがゲート・ソース電圧Vdに比例することが分かる．
