お椀作りとサイクロン集塵器
未だ切削の途中で、素材の外形が残っています。 卓上旋盤でも出来ますが、卓上旋盤は大きさに制限もあり、荒挽きは このろくろで挽いたほうが何かにつけて便利です。
この後の工程も全てこのろくろで出来ますが、お椀のような 小径のものは卓上旋盤に倣い装置を付けることにより簡単に挽くことが出来、 この方が楽に出来ます。
以降に、手作りの卓上旋盤に簡単な倣い装置を付けた倣い削りを紹介します。
但しこの場合は荒挽きですから元の刃物台で削った方が速いので 倣い装置は使っていません。スクロ−ルチャックがそのまま使える のが便利です。高台は反転して削ります。
左下に手作り卓上旋盤の全体の写真を添付しています。
元の刃物台を取り外し、このような簡単な装置を付けることにより倣い加工が 可能になります。
お盆作りで紹介した倣い木工ろくろは、刃物台が横送りなのに対して、この場合は 縦送り（主軸の方向）になります。
削るにしたがって、すり型を左右に調整し、最終の仕上がり寸法に なるよう、すり型を固定します。
高台の内側は倣い装置は外し、元の刃物台で削ります。
お椀の外径をどのようにチャッキンク゛するかが一番の問題点で、このチャッキング の方法の善し悪しにより、どこまで薄く削れるかが決まります。この場合は木製 の三つ割りチャックで外径を締めています。外形用、内形用のすり型で設計された 通りの厚さに削れ、厚さ１mm程度には簡単に削ることが出来ます。
我々素人にはこのような方法でないと、とうてい薄く削ることは出来ません。 口縁に端反りのあるものは、ペ−パを挟んで滑り止めをします。お皿のようなもの でも薄く仕上げたい場合は、このような方法でチャッキングします。 製品の取り外しも簡単に出来ます。
右のお椀の口縁の厚みは１ｍｍです。 左のお椀は口縁が少し端反りしていますので1.5ｍｍに仕上げてあります。 材は勿論欅のタテ木取りです。しかしいくら薄く仕上げても実用的には問題 があります。漆で木固めをして、口縁に布着せをして仕上げます。
廃材を活用したもので、スライドにはリニアスライドベアリングを使って いますので動きはスム−スです。リニアスライドベアリングは１本で十分です。
上は真横から見た写真で、リニアスライドベアリングが２個写っています。 この上部にバイト送り用のスライドがあります。
軸方向の送りは本来の旋盤の縦のスライドがそのまま 使えますので、この１本のスライドを取り付けることにより、倣い削りが 出来ます。バネにより右端のロ−ラ−がすり型（テンプレ−ト）にガイドされ て動き、それに従って刃物が型どおりに動き切削します。製品の形状により、４５° 又は６０°に取り付けます。

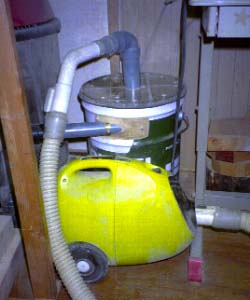

家庭用掃除機にサイクロン式のタンクをつないだ簡単なもので、集塵容量を 増やすことが出来ると同時に、フイルタ−の掃除の回数を減らすことが出来ます。
掃除機は紙袋式でないフイルタ−式の古いタイプが必要です。
吸引ホ−スと掃除機の間にタンクをつなぎます。吸い込んだ木屑はタンク内で回転し、 荒いものは外周に飛ばされ落下します。細かな粉塵のみが中央に集まり、中央 のパイプより掃除機に吸引されます。
タンク容量さえ増やせば、高価な大型集塵器の代用になります。木屑の回収も 市販の集塵機よりはるかに簡単に能率よく出来ます。タンクに８０％ほど溜ま ったら回収した方が、掃除機に吸引される量が減り、フイルタ−の掃除も楽に なります。
タンクは直径３０cm、高さ３６cmのもので、ガソリンスタンドでただでくれます。 パイプは３８mmエンビパイプでタンクの上部に穴を空け、切線方向に取り付け、 隙間はコ−キング材で埋めます。
鉋屑のような場合は太目の６０mmの雨樋用のパイプを使う方が詰まり難いです。 右下に６０mmのパイプの写真を添付しています。 従ってタンクは２個用意しておきます。タンク容量を増やす場合は、同じタンクを １個の底を抜いて２個縦につなげば出来ます。
内部がよく見えるように透明アクリル板で作ってあります。上から見れば 木屑が回転しているのがよく見え、溜まった量も確認出来ます。 ２枚重ねて、はまり込むようにしてありますが、廃材を活用しましたので 継ぎはぎになっています。
タンクとのパッキンには柔らか目のゴムを貼ります。この蓋をタンクの 上にのせるだけで掃除機の吸引力により十分気密性は保たれます。
